1. Esquemas de red

26.08.2012 12:49

Mediante la herramienta gliffy (más potente pero hay que registrarse) o Diagramly (menos potente pero no hay que registrarse).

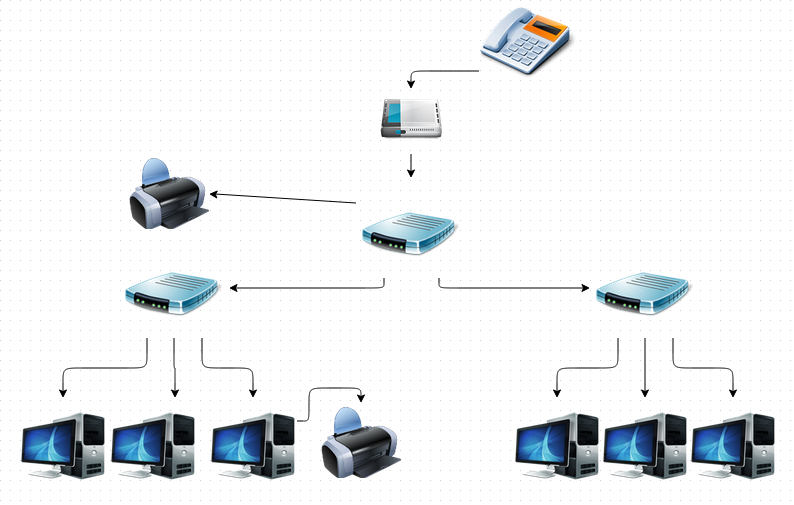

    A. Dibuja el esquema de la página 49, guárdalo como imagen o captura la pantalla.





B. Explica qué componentes aparecen y como es el funcionamiento de dicha red.

Hay una conexión telefónica, un router, tres conmutadores, uno de ellos conectado a una impresora y los otros dos conectados a PCs en red. Aparecen seis ordenadores en red y uno de ellos esta unido a una impresora compartida.

Es una red Ethernet de topología en estrella.



C. ¿Qué diferencia hay entre la impresora en red y la Impresora de PC compartida?

Que la impresora compartida puede ser utilizada por todos los ordenadores.
